-采用80V(绝对最大额定值)高电压工艺实现小型封装-

东京–(美国商业资讯)–东芝公司(Toshiba Corporation)(TOKYO:6502)今天宣布推出适用于步进电机的一款双单极电机驱动器芯片(IC)TB67S158。样品出货即日启动,而批量生产计划于10月启动。

娱乐游戏机、家用电器和工业设备等产品所需的电机和驱动器IC数量正在日益增加。除此以外,制造商也正被要求缩小其设备尺寸,以节省空间,降低能耗。因此,人们日益期望驱动器IC能够在驱动电机中扮演多重角色。

东芝目前的驱动器IC“TB67S149”只能控制一个单级电机,但新的“TB67S158”通过整合一个8通道金属氧化物半导体场效应晶体管(MOSFET)输出,能够支持双电机控制。例如,通过将输出设置为恒定电压控制模式,4通道输出就可以控制一台电机,而另外的4通道可以控制另一台电机。凭借这一功能,“TB67S158”可应用于各种设备,并满足多种需求。

采用东芝最新的模拟高电压工艺(80V)来整合单片封装结构[1],为流水线装配实现了小型化高辐射表面贴装型封装(QFN),以及引线嵌入式封装(SDIP)。这种封装布局满足了空间节约型设备的多种需求,并支持减少部件数量,以实现设备小型化。

新产品的主要特性

  1. 双单极
    “TB67S158”整合了8通道MOSFET输出,可同时控制双单级电机。
  1. 单片结构
    通过采用最新的模拟高电压工艺(BiCD 130纳米,80V)来整合单片结构。与基于晶体管阵列的控制电路封装的工艺相比,此举缩小了安装空间,减少了部件数量。
  1. 根据具体应用,提供两种封装选项
    可选择最适用于缩小模块和设备尺寸的表面贴装型QFN封装;适合流水线装配的装配型SDIP封装。
  1. 内置错误检测电路
    TB67S158整合了过热保护电路和过流关断电路。通过在运行时显示错误(ERR)信号,保持了更高的设备安全性和可靠性。

应用

娱乐游戏机,如弹球盘和屏幕式老虎机;家用电器,如冰箱和空调;工业设备,包括银行终端机、办公室和工厂自动化设备。

新产品的主要规格

产品名称

TB67S158FTG

TB67S158NG

控制接口

并行输入

串行输入

CLK输入

并行输入

串行输入

绝对最大额定值

80V,1.5A(正常模式)

3.0A(大型模式)

80V,1.5A(正常模式)

封装

QFN48

SDIP24

其他特性

内置错误检测电路(过热保护电路和过流关断电路)
内置错误检测标志输出功能(错误输出)
单电源驱动实现无序列电源

注释1:一种安装在基于半导体的单片材料或单晶片上的电子电路。单晶片式单封装。

客户垂询:
混合信号IC销售和营销部
电话:+81-44-548-2821

本新闻稿中的信息,包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况,如有变动,恕不另行通知。

关于东芝

东芝公司是一家《财富》全球500强公司,致力于将其在先进电子和电气产品及系统方面的一流能力运用于五个战略业务领域:能源与基础设施、社区解决方案、医疗保健系统与服务、电子设备与组件,以及生活方式产品与服务。在东芝集团的基本承诺“为了人类和地球的明天”的指引下,东芝以“通过创造力和创新实现增长”为目标来推动全球业务,并致力于让全球各地的人们生活在一个安全、有保障和舒适的社会中。

东芝于1875年在东京成立,如今已成为一家有着590多家附属公司的环球企业,全球拥有超过200,000名员工,年销售额逾6.5万亿日元(630亿美元)。

更多信息请访问东芝网站:www.toshiba.co.jp/index.htm

图片/多媒体资料库可以从以下网址获得: http://www.businesswire.com/multimedia/home/20140807006504/en/

免责声明:本公告之原文版本乃官方授权版本。译文仅供方便了解之用,烦请参照原文,原文版本乃唯一具法律效力之版本。

联系方式:

媒体垂询:
东芝公司
半导体&存储产品公司
Chiaki Nagasawa, +81-3-3457-4963
semicon-NR-mailbox@ml.toshiba.co.jp

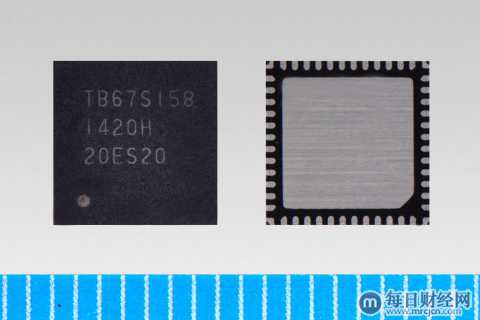

东芝推出双单极步进电机驱动器IC

东芝:双单极步进电机驱动器IC“TB67S158FTG”(照片:美国商业资讯)

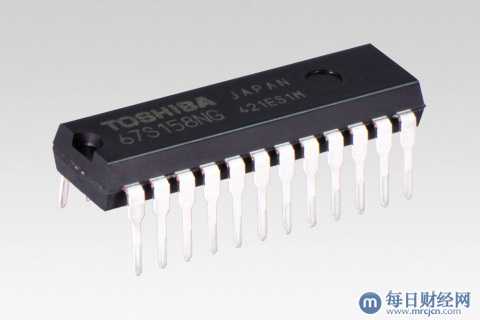

东芝推出双单极步进电机驱动器IC

东芝:双单极步进电机驱动器IC“TB67S158NG” (照片:美国商业资讯)
