– 实现具有高共模瞬态抑制和高速数据通信的稳定运行 –
日本川崎–（美国商业资讯）– Toshiba Electronic Devices & Storage Corporation（东芝电子元件和存储株式会社，简称“东芝”）推出了首批用于车载应用的四通道高速标准数字隔离器。新推出的“DCM34xx01系列”由10个型号的器件组成，支持具有100kV/μs（典型值）高共模瞬态抑制（CMTI）[1]和50Mbps（最大值）高速数据传输速率[2]的稳定运行。所有器件都符合有关车载电子元件安全性和可靠性的AEC-Q100标准。该系列器件即日起可以发货。
为确保混合动力电动汽车（HEV）和纯电动汽车（EV）所用车载充电机（OBC）和电池管理系统（BMS）的安全性和可靠性，需要专门的器件来保证隔离并防止噪声传播。车载标准数字隔离器提供了此类隔离器件所需的多通道高速通信和高CMTI解决方案。
新推出的隔离器采用东芝专有的磁耦式隔离传输方法来实现高达100kV/μs（典型值）的CMTI。这提供了高水平的抗扰度，能够耐受被隔离信号传输中输入和输出之间的电子噪声，从而实现稳定的控制信号传输并促进设备稳定运行。此外，还可实现0.8ns（典型值）的低脉冲宽度失真[2]和50Mbps的数据传输速率（最大值）。这些新产品适合采用SPI通信的I/O接口等多通道高速通信应用。
东芝已经开始量产工业级标准数字隔离器，现在将其产品阵容扩展到车载设备。未来，该公司将进一步扩展这两个领域的封装阵容和通道数量。公司将继续提供支持车载设备所需可靠性和实时数据传输要求的优质隔离器件和光耦器件。
注：
[1] 测试条件：VDD1=VDD2=4.5至5.5V，VCM=1500V，Topr=-40至125°C
[2] 测试条件：VDD1=VDD2=4.5至5.5V，Topr=-40至125°C
应用领域
车载设备
- 电池管理系统（BMS）
- 车载充电机（OBC）
- 逆变器控制
特性
- 高共模瞬态抑制：CMTI=100kV/μs（典型值）[1]
- 高速数据传输速率：tbps=50Mbps（最大值）[2]
- 低脉冲宽度失真：PWD=0.8ns（典型值）
- 四通道支持（各种器件的详细参数见“主要规格”部分）：四个正向通道，无反向通道；三个正向通道，一个反向通道；两个正向通道，两个反向通道
主要规格
| （除特别注明者外，Topr=-40至125°C） | |||||||||
| 器件型号 | DCM341L01 | DCM341H01 | DCM341A01 | DCM341B01 | |||||
| 通道数（正向：反向） | 4(3:1) | ||||||||
| 默认输出逻辑状态 | 低 | 高 | 低 | 高 | |||||
| 输入/输出控制状态 | 输出启用 | 输入禁用 | |||||||
| 封装 | SOIC16-W | ||||||||
| 绝对最大额定值 | 工作温度Topr（°C) | -40至125 | |||||||
| 储存温度Tstg（°C) | -65至150 | ||||||||
| 隔离电压BVS(Vrms) | t=1分钟，Ta=25°C | 最小值 | 5000 | ||||||
| 电气特性 | 共模瞬态抑制CMTI (kV/μs) | VDD1 =VDD2 =4.5至5.5V,VCM=1500V | 典型值 | 100 | |||||
| 数据传输速率tbps(Mbps) | VDD1 =VDD2 =4.5至5.5V | 最大值 | 50 | ||||||
| 脉冲宽度失真PWD (ns) | 典型值 | 0.8 | |||||||
| 传输延迟tPHL，tPLH(ns) | 10.9 | ||||||||
| 样品检查和供应 | 在线购买 | 在线购买 | 在线购买 | 在线购买 | |||||
| （除特别注明者外，Topr=-40至125°C） | ||||||||||
| 器件型号 | DCM340C01 | DCM340D01 | DCM340L01 | DCM340H01 | ||||||
| 通道数（正向：反向） | 4(4:0) | |||||||||
| 默认输出逻辑状态 | 低 | 高 | 低 | 高 | ||||||
| 输入/输出控制状态 | 无 | 输出启用 | ||||||||
| 封装 | SOIC16-W | |||||||||
| 绝对最大额定值 | 工作温度Topr（°C) | -40至125 | ||||||||
| 储存温度Tstg（°C) | -65至150 | |||||||||
| 隔离电压BVS(Vrms) | t=1分钟，Ta=25°C | 最小值 | 5000 | |||||||
| 电气特性 | 共模瞬态抑制CMTI (kV/μs) | VDD1=VDD2=4.5至5.5V，VCM=1500V | 典型值 | 100 | ||||||
| 数据传输速率tbps(Mbps) | VDD1 =VDD2=4.5至5.5V | 最大值 | 50 | |||||||
| 脉冲宽度失真PWD (ns) | 典型值 | 0.8 | ||||||||
| 传输延迟tPHL，tPLH(ns) | 10.9 | |||||||||
| 样品检查和供应 | 在线购买 | 在线购买 | 在线购买 | 在线购买 | ||||||
| （除特别注明者外，Topr=-40至125°C） | ||||||
| 器件型号 | DCM342L01 | DCM342H01 | ||||
| 通道数（正向：反向） | 4(2:2) | |||||
| 默认输出逻辑状态 | 低 | 高 | ||||
| 输入/输出控制状态 | 输出启用 | |||||
| 封装 | SOIC16-W | |||||
| 绝对最大额定值 | 工作温度Topr（°C) | -40至125 | ||||
| 储存温度Tstg（°C) | -65至150 | |||||
| 隔离电压BVS(Vrms) | t=1分钟，Ta=25°C | 最小值 | 5000 | |||
| 电气特性 | 共模瞬态抑制CMTI (kV/μs) | VDD1=VDD2 =4.5至5.5V，VCM=1500V | 典型值 | 100 | ||
| 数据传输速率tbps(Mbps) | VDD1=VDD2 =4.5至5.5V | 最大值 | 50 | |||
| 脉冲宽度失真PWD (ns) | 典型值 | 0.8 | ||||
| 传输延迟tPHL，tPLH(ns) | 10.9 | |||||
| 样品检查和供应 | 在线购买 | 在线购买 | ||||
相关信息
应用说明
- 标准数字隔离器基础知识
- 数字隔离器EMC应用说明
- 标准数字隔离器名词解释
请点击以下链接，了解有关此新产品的更多信息。
DCM341L01
DCM341H01
DCM341A01
DCM341B01
DCM340C01
DCM340D01
DCM340L01
DCM340H01
DCM342L01
DCM342H01
请点击下面的链接，了解有关东芝标准数字隔离器的更多信息。
标准数字隔离器
要了解线上经销商的新产品供应情况，请访问：
DCM341L01
在线购买
DCM341H01
在线购买
DCM341A01
在线购买
DCM341B01
在线购买
DCM340C01
在线购买
DCM340D01
在线购买
DCM340L01
在线购买
DCM340H01
在线购买
DCM342L01
在线购买
DCM342H01
在线购买
*公司名称、产品名称和服务名称可能是相关公司的商标。
*本文件中的信息（包括产品价格和规格、服务内容和联系信息等）在发布之日有效，可能随时变更，恕不提前通知。
关于Toshiba Electronic Devices & Storage Corporation
Toshiba Electronic Devices & Storage Corporation是先进半导体和存储解决方案的领先供应商，凭借半个多世纪的经验和创新，为客户和业务合作伙伴提供卓越的分立半导体、系统LSI和HDD产品。
该公司在全球拥有19,400名员工，以实现产品价值最大化，与客户密切合作共创价值和开拓新市场为宗旨。该公司以建设并促进更美好的未来，让全世界的所有人受益为目标。
如需了解更多信息，请访问 https://toshiba.semicon-storage.com/ap-en/top.html

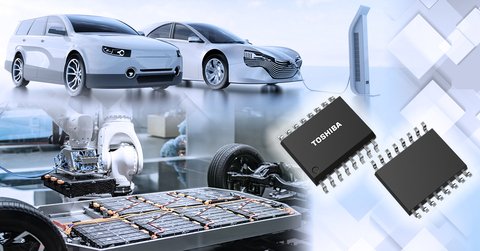

东芝：符合AEC-Q100标准的DCM34xx01系列车载标准数字隔离器（图片：美国商业资讯）
